O Silicon i Schottky: Cymhariaeth Perfformiad o Wahanol Mathau o Ddeuodau

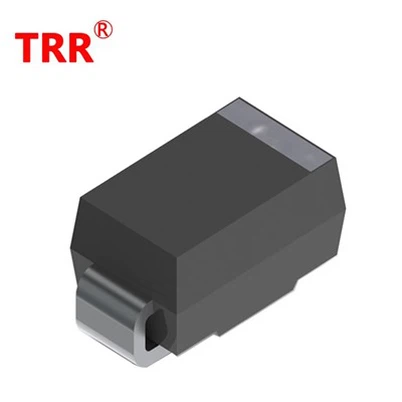

Deuod silicon
crynodeb
Deuod silicon yw'r math mwyaf cyffredin o ddeuod, wedi'i wneud yn bennaf o ddeunydd silicon. Mae ei egwyddor waith yn seiliedig ar gyffordd PN, a phan fydd foltedd ymlaen yn cael ei gymhwyso, gall cerrynt basio drwodd; Pan fydd foltedd gwrthdro yn cael ei gymhwyso, mae'r cerrynt yn cael ei rwystro.

Nodweddion perfformiad
Gostyngiad mewn foltedd ymlaen: fel arfer tua 0.7V.
Amser adfer gwrthdro: cymharol hir, fel arfer yn amrywio o ddegau i gannoedd o nanoseconds.
Gwrthdroi gwrthsefyll foltedd: Ystod eang, yn amrywio o ddegau o foltiau i gannoedd o foltiau.

Senarios cais
Defnyddir deuodau silicon yn eang mewn meysydd fel cywiro, newid, a chanfod signal. Er enghraifft, mewn addaswyr pŵer, defnyddir deuodau silicon yn gyffredin mewn cylchedau unionydd i drawsnewid cerrynt eiledol yn gerrynt uniongyrchol.

Deuod Schottky
crynodeb
Mae deuodau Schottky yn cynnwys rhwystrau Schottky a ffurfiwyd gan y cyswllt rhwng metel a lled-ddargludyddion, a nodweddir gan ostyngiad foltedd ymlaen isel a chyflymder newid cyflym.

Nodweddion perfformiad
Gostyngiad mewn foltedd ymlaen: cymharol isel, yn gyffredinol rhwng {{0}}.2V a 0.3V.
Amser adfer o chwith: hynod fyr, fel arfer o fewn ychydig o nanoeiliadau.
Gwrthdroi gwrthsefyll foltedd: cymharol isel, fel arfer heb fod yn fwy na 100V.

Senarios cais
Oherwydd ei gwymp foltedd isel a'i nodweddion newid cyflym, defnyddir deuodau Schottky yn eang mewn cylchedau newid cyflym, trawsnewidyddion pŵer, a chymwysiadau RF. Er enghraifft, mewn trawsnewidwyr DC-DC, gall deuodau Schottky leihau colledion pŵer yn effeithiol a gwella effeithlonrwydd trosi.

deuod Germanium
crynodeb
Deuod Germanium yw un o'r deuodau lled-ddargludyddion cynharaf, wedi'i wneud yn bennaf o ddeunydd germaniwm. Er eu bod yn cael eu disodli'n raddol gan silicon a deuodau Schottky mewn cymwysiadau modern, mae gan eu perfformiad unigryw fanteision o hyd mewn rhai meysydd.

Nodweddion perfformiad
Gostyngiad mewn foltedd ymlaen: cymharol isel, fel arfer tua 0.3V.
Amser adfer gwrthdro: cymharol hir.
Nodweddion tymheredd: Ddim mor sefydlog â deuodau silicon, mae perfformiad yn dueddol o ddiraddio ar dymheredd uchel.

Senarios cais
Defnyddir deuodau Germaniwm yn gyffredin mewn cymwysiadau foltedd isel a meysydd canfod signal amledd uchel sydd angen gostyngiad foltedd ymlaen isel. Er enghraifft, mewn radios cynnar, defnyddiwyd deuodau germaniwm yn gyffredin mewn cylchedau canfod.

Deuod Zener
crynodeb
Mae deuod Zener yn fath arbennig o ddeuod sydd wedi'i gynllunio i weithredu ar foltedd dadelfennu gwrthdro, a ddefnyddir ar gyfer sefydlogi foltedd a chyfeirio.

Nodweddion perfformiad
Foltedd torri i lawr: gellir ei reoli'n fanwl gywir, fel arfer rhwng ychydig o foltiau i gannoedd o folt.
Cerrynt gwrthdro: O dan foltedd chwalu, gall cerrynt lifo'n gyson.
Sefydlogrwydd tymheredd: Mae gan deuodau Zener perfformiad uchel sefydlogrwydd tymheredd da.

Senarios cais
Defnyddir deuodau Zener yn eang mewn rheolyddion foltedd a chylchedau cyfeirio foltedd. Er enghraifft, mewn cylchedau pŵer, defnyddir deuodau Zener yn gyffredin i ddarparu foltedd cyfeirio sefydlog i sicrhau gweithrediad arferol y gylched.

Cymhariaeth perfformiad gwahanol fathau o ddeuodau
Gostyngiad foltedd ymlaen
Mae'r gostyngiad mewn foltedd ymlaen yn ffactor pwysig sy'n effeithio ar effeithlonrwydd deuodau. Mae deuodau Schottky yn arbennig o addas ar gyfer cymwysiadau trosi pŵer sydd angen effeithlonrwydd uchel oherwydd eu gostyngiad foltedd isel. Mae cwymp foltedd ymlaen deuodau silicon yn gymharol uchel, ond maent yn dal i berfformio'n dda mewn cymwysiadau foltedd uchel. Er bod gostyngiad foltedd deuodau germaniwm yn isel, mae eu hystod cymhwysiad yn gyfyngedig oherwydd nodweddion tymheredd gwael.

Gwrthdroi amser adfer
Mae'r amser adfer gwrthdro yn pennu cyflymder newid y deuod. Mae amser adfer deuodau Schottky yn y cefn yn fyr iawn, gan eu gwneud yn addas ar gyfer cymwysiadau newid cyflym. Mae gan deuodau silicon amser adfer gwrthdroi hirach ac maent yn addas ar gyfer cymwysiadau amledd isel. Mae deuodau Germanium a deuodau Zener yn perfformio'n gyfartalog yn hyn o beth ac yn addas ar gyfer cymwysiadau sefydlogi foltedd isel a foltedd arbennig, yn y drefn honno.

Voltedd Gwrthdro
Mae'r foltedd gwrth-wrthdroi yn pennu gallu'r deuod i wrthsefyll foltedd gwrthdro. Mae gan deuodau silicon a deuodau Zener ystod eang o wrthwynebiad foltedd gwrthdro ac maent yn addas ar gyfer cymwysiadau ar wahanol lefelau foltedd. Mae gan ddeuodau Schottky foltedd gwrthdro isel ac fe'u defnyddir yn bennaf ar gyfer cymwysiadau foltedd isel a chyflymder uchel. Mae foltedd gwrth-wrthwyneb deuodau germaniwm yn gymharol isel ac nid yw'n addas ar gyfer cymwysiadau foltedd uchel.

Addasrwydd senario cais
Mae'n hanfodol dewis y math deuod priodol yn unol â gwahanol ofynion cymhwyso. Mae deuodau silicon yn arddangos sefydlogrwydd mewn cymwysiadau cyffredinol ac mae ganddynt ystod eang o gymwysiadau. Mae deuodau Schottky yn perfformio'n dda mewn cymwysiadau switsh perfformiad uchel a chyflymder uchel. Er bod deuodau germaniwm wedi'u disodli gan deuodau modern, mae ganddynt eu manteision o hyd mewn rhai cymwysiadau penodol. Mae deuod Zener, fel rheoleiddiwr a chyfeirnod foltedd, yn elfen bwysig mewn rheoli pŵer.

Datblygiadau technolegol a datblygiadau yn y dyfodol
Gyda datblygiad parhaus technoleg lled-ddargludyddion, mae technoleg deuod hefyd yn arloesi'n gyson. Er enghraifft, mae ymddangosiad deuodau carbid silicon (SiC) a gallium nitride (GaN) yn gwella ymhellach berfformiad ac ystod cymhwyso deuodau. Mae deuodau SiC yn perfformio'n dda mewn cymwysiadau tymheredd uchel, foltedd uchel ac amledd uchel, tra bod gan deuodau GaN fanteision mewn cymwysiadau newid cyflym a effeithlonrwydd uchel.

Yn ogystal, mae ymchwil a datblygu deuodau integredig a deallus yn symud ymlaen yn gyson. Trwy integreiddio swyddogaethau lluosog i un pecyn, mae cymhlethdod cylched yn cael ei leihau, mae sefydlogrwydd a dibynadwyedd y system yn cael eu gwella. Er enghraifft, mae gan deuodau deallus sydd wedi'u hintegreiddio ag iawndal tymheredd ac amddiffyniad overvoltage ragolygon cymhwysiad eang ym meysydd electroneg modurol a rheolaeth ddiwydiannol.
